非晶“杰出青年科学奖”代表性研究成果展播—李然
“中国材料大会2017暨银川国际材料周”于7月6日-7月12日在银川举办在7月9日举办的非晶与高熵合金分会开幕式上，杰出青年科学家奖（Outstanding Young Scientist Awards）揭晓，5名在非晶领域取得突出成果的优秀青年科学家获得了此项殊荣，其中包括北京航空航天大学材料科学与工程学院副教授李然。
杰出青年科学家奖（Outstanding Young Scientist Awards）是由液态金属科技公司（Liquid Metal）公司和宜安科技集团2016年创设，每年颁发一次，每次奖励5名在非晶领域取得突出成果的38岁以下优秀青年科学家，旨在促进非晶合金科学研究的进步和发展。
杰出青年科学家--李然
李然，男，2007年7月博士毕业于北京航空航天大学材料科学与工程学院；2007年7月至2010年5月德国莱布尼茨固体材料研究所客座研究员、洪堡学者；2010年8月至今，北京航空航天大学材料科学与工程学院副教授。以项目负责人承担国家级项目2项，省部级项目5项。于2008年获得德国洪堡奖学金；在2009年获得由国际亚稳、非晶及纳米材料会议学术委员会评定颁发的优秀青年科学家奖；2011年获得教育部新世纪优秀人才计划支持。
主要研究方向包括：
1、块体非晶合金成分与性能设计方法研究。
2、超高强极限力学性能块体非晶合金的研制与性能评估。
3、非晶合金复合材料显微组织控制。
4、基于非晶合金制备纳米多孔金属材料及其功能化研究。迄今共发表SCI期刊论文83篇，包括Acta Mater. 6篇、Scripta Mater.4篇、Corrosion Sci. 2篇，SCI引用1200余次，H因子21，获批国家发明专利7项。
代表性论文之一：
具有超高强和塑性变形能力的Co基三元块体非晶合金材料的研制
中文摘要：

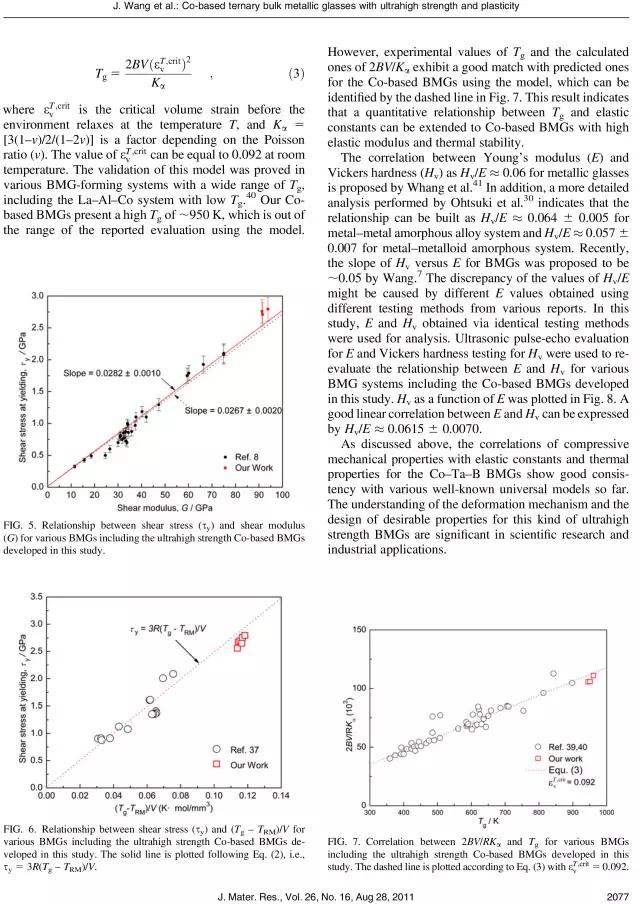

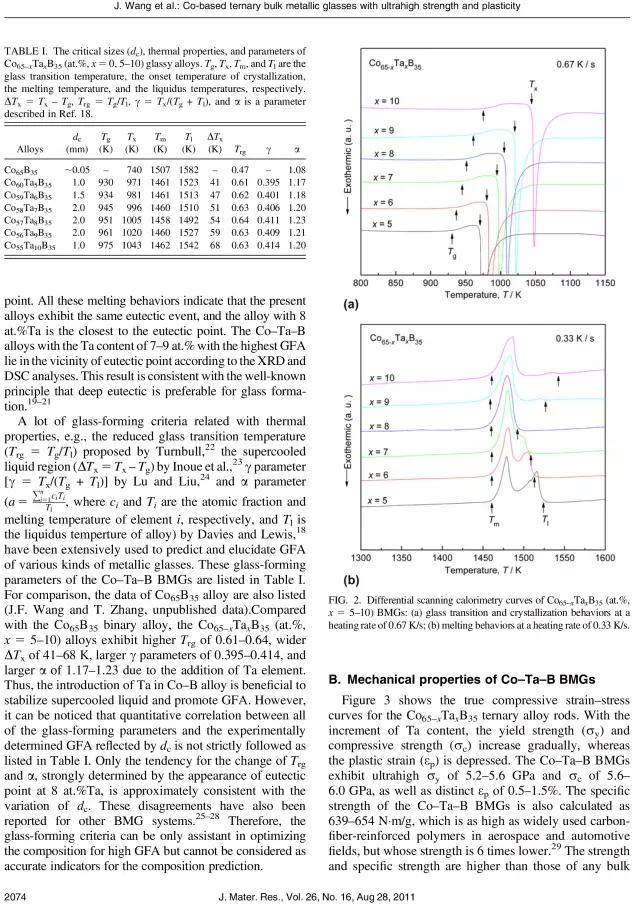

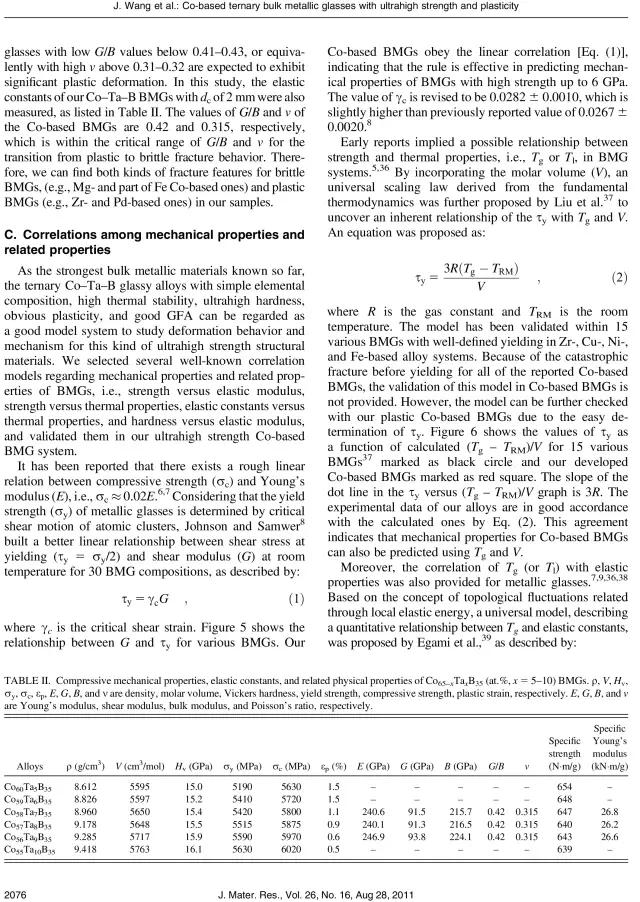

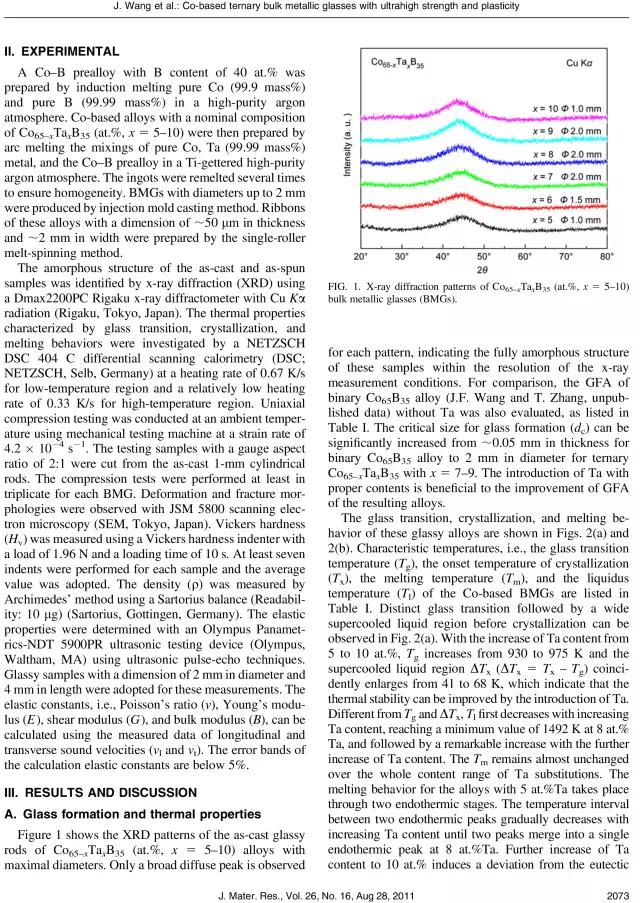

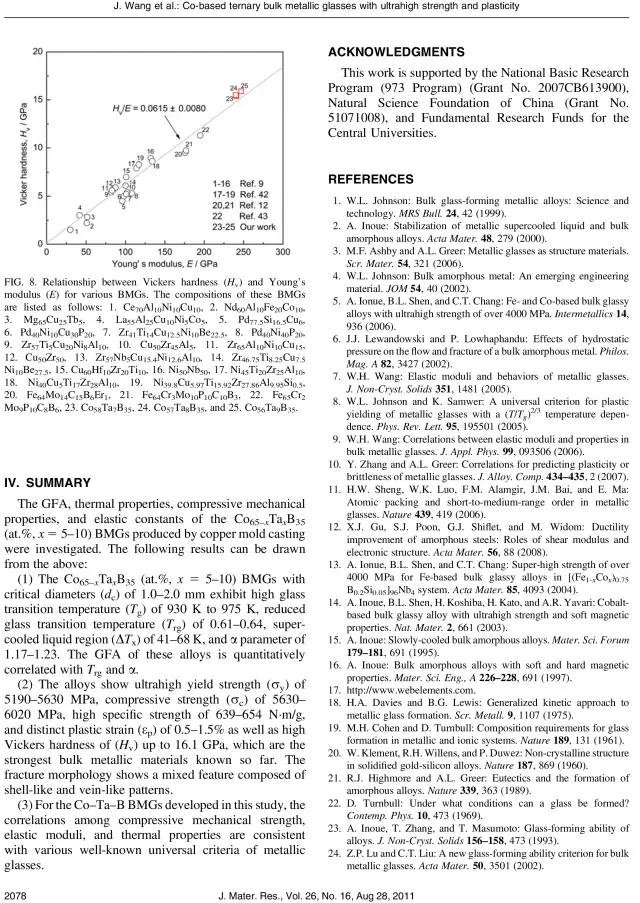

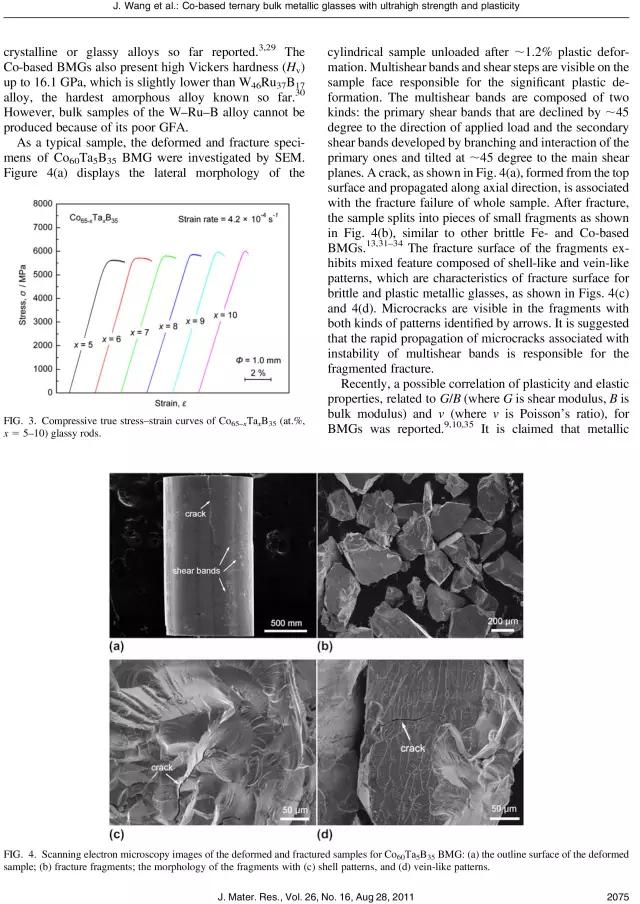

采用铜模铸造的方法，制备了一类玻璃形成临界直径达2 mm的超高强Co基块体非晶合金，其组分特征为Co65–xTaxB35 (at.%, x = 5–10)。通过Ta含量的优化调整可以实现该体系内共晶组分调控和玻璃形成能力提升。这类Co基块体非晶合金展现了高玻璃化转变温度（930–975 K）、超高的压缩断裂强度（5.6–6.0 GPa）和超高的比强度（639–654 Nm/g）、超高的维氏硬度（15–16 GPa）以及一定的塑性变形能力（0.5–1.5%）。其强度和比强度创造了迄今已公开报道的块体金属材料的最高纪录。文章中还利用该Co基块体非晶合金材料评估获得的极限物理性能，验证多个已知热性能、弹性性能与力学性能关联模型的有效性。这类具有超高强度、高热稳定性、组元简单的Co-Ta-B块体非晶合金是一类理想的先进结构材料，其成功研制对于超高强金属材料的研制具有重要的科学研究和工程应用价值。
